“精导”系列微课图文篇 (12)剖析“五脏六腑”,导弹“内部构造”看得清清楚楚
发布时间:2022-09-30     作者:   来源:科普中国   分享到:

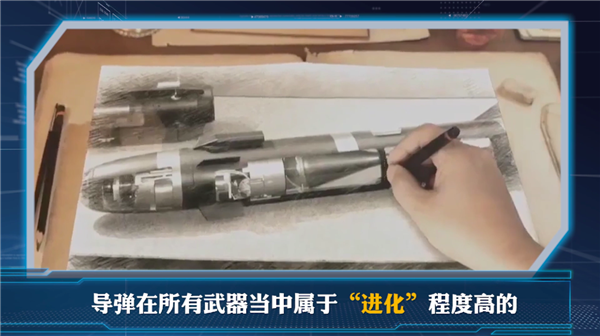

继续精确制导系列微课。我们人类经过几百万年的进化,成为现在的样子。导弹在所有武器当中属于“进化”程度高的,各分系统就像人的各个器官不可或缺,组成了一个完整的作战系统。那么,组成导弹的各种主要“器官”是什么呢?它们又起到什么作用呢?

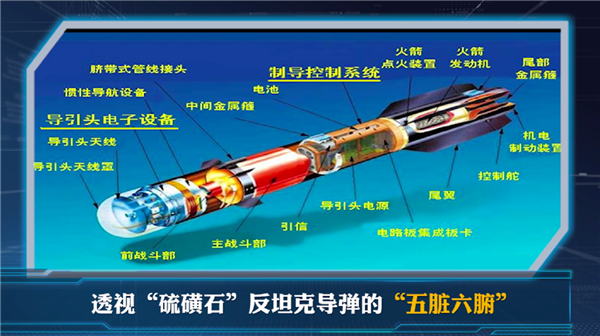

这里,我们通过透视“硫磺石”反坦克导弹的“五脏六腑”,来分析了解导弹各分系统的结构和功能。

从这个导弹透视图可以看到,导弹武器主要由导引系统、控制系统、动力推进系统、战斗部、弹体、电源系统以及安全点火系统等部分组成。

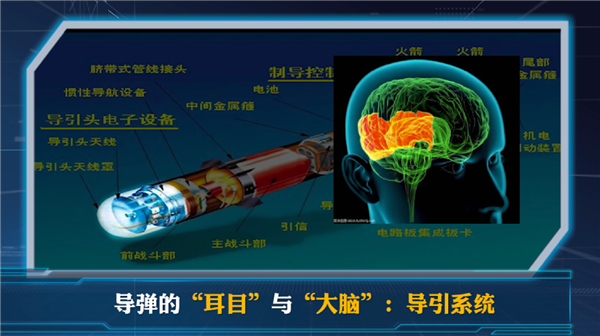

一、导弹的“耳目”与“大脑”——导引系统

精确制导武器与其他武器的最大区别在于它具有“眼睛”、“耳朵”和“大脑”,我们称之为导引系统。它的基本功能是获取被攻击目标的信息,并且按照程序对信息进行分析处理,为导弹提供指引和导向。由于常装在导弹的头部,通常简称为“导引头”。



导引系统的“大脑”部分是由看得见、摸得着的信息处理硬件和看不见的软件组成,它们处理信息的能力直接决定了导弹的“智力”水平,即“聪明”与否。“大脑”能够根据“眼睛”、“耳朵”等器官探测到的目标信息,正确地感知与理解外部环境,实现目标检测、识别与跟踪,并形成制导指令。


二、导弹的“神经”和“四肢”——控制系统

控制系统好比是导弹的“神经”和“四肢”,它的基本作用是执行“大脑”生成的制导指令,控制导弹的飞行姿态和运动轨迹,保证导弹准确命中目标。



三、导弹的“心脏”和“肌肉”——动力装置

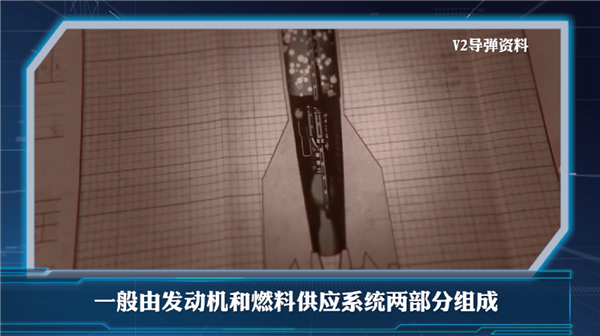

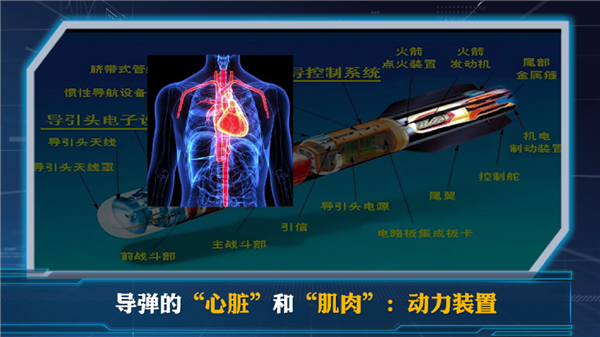

把动力装置比作是导弹的“心脏”和“肌肉”,也许不是很确切,比喻有时时蹩脚的。实际上,动力装置比较好理解,一般由发动机和燃料(推进剂)供应系统两部分组成。

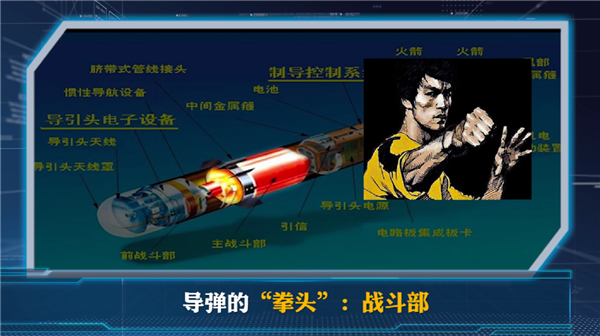

四、导弹的“拳头”—— 战斗部(或弹头)

战斗部(或弹头)如同导弹的“拳脚”,是毁伤目标的专用装置。战斗部(或弹头)可以为核装药、常规炸药、化学战剂、生物战剂,或者使用电磁脉冲战斗部。有的导弹则没有专门的战斗部,而是利用高速飞行的动能,采用直接碰撞的方式摧毁目标,这时可将整个弹体视作战斗部。

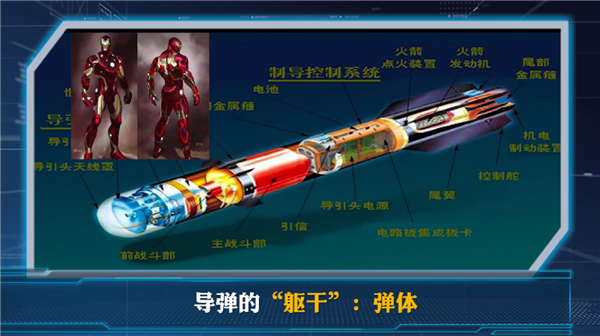

五、导弹的“躯干”—— 弹体

弹体通常称为导弹的“躯干”,是指构成导弹外形、连接和安装弹上各个装置的整体结构。

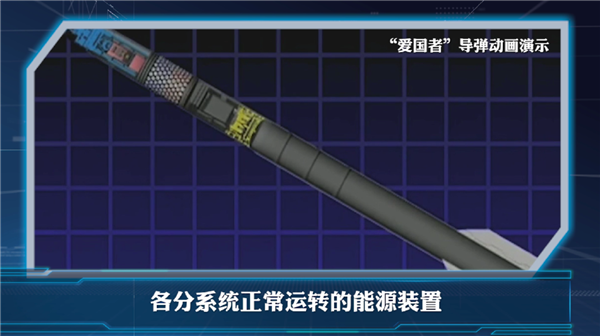

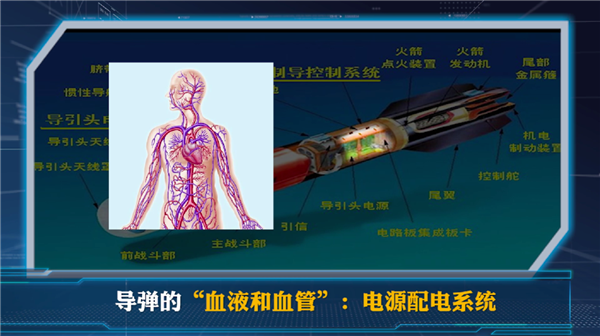

六、导弹的“血液和血管”—— 电源配电系统

电源配电系统可以说是导弹的“血液和血管”,是保证导弹各分系统正常运转的能源装置。



此外,有的导弹还有安全系统,分离系统以及点火系统等“器官”。

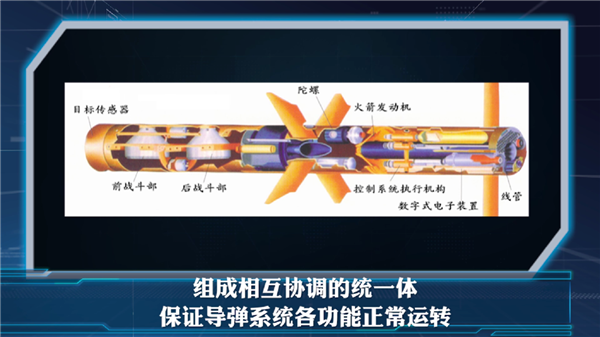

所有这些组成部分是相互协调的统一体,保证了导弹系统各功能的正常运转。


(主讲人:国防科技大学付强教授 来源:国防科技大学“科普中国”共建基地)
